90%的人掉进了“源网荷储充”不能孤岛运行的坑！

摘要

在“双碳"目标和新型电力系统的背景下，“源网荷储充"已成为高频词汇。然而，许多从业者容易混淆其与主网、配网、微电网的边界。本文将从电网物理结构、运行控制逻辑、商业运营模式三个维度，深入剖析四者之间的层级关系、功能区别及协同机制。

第一章：基础概念全解析

1.1 主网：电力的“高速公路网"

主网（通常指输电网）是电力系统的骨架，电压等级通常在110kV（千伏）及以上。

• 物理特征：大容量、长距离、超高压/特高压输电。

• 运行逻辑：以“源随荷动"为主，即大型火电、水电、核电跟随负荷变化。

• 核心任务：保证电力系统暂态稳定、动态稳定与静态稳定，实现区域间的资源优化配置。

1.2 配网：电力的“最后十公里"

配网是连接主网与用户的桥梁，电压等级一般为10kV、20kV、380V。

• 传统角色：无源、单辐射、单向供电（从主网流向用户）。

• 新型特征：因大量分布式光伏（源）、储能（储）、充电桩（充）接入，配网正从“无源"向“有源"转变，潮流方向从单向变为双向。

1.3 微电网：电网的“自治细胞"

微电网是由分布式电源、储能、能量转换装置、负荷、监控和保护装置组成的小型发配用电系统。

• 核心能力：并网运行与孤岛运行无缝切换。

• 自治性：对内实现功率平衡，对外表现为一个可控单元。它可以是交流、直流或交直流混合型。

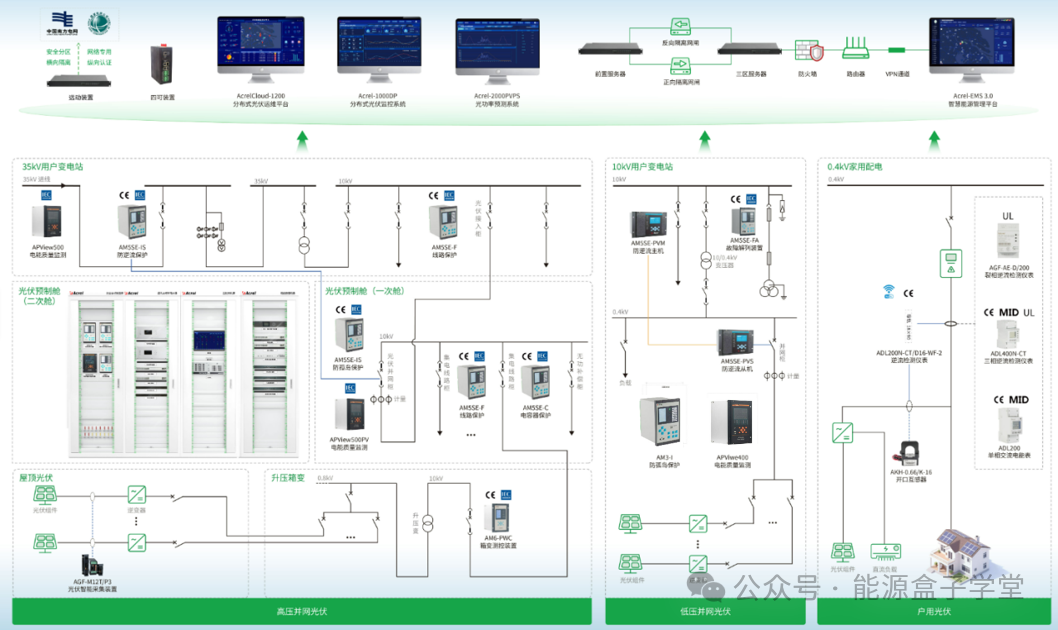

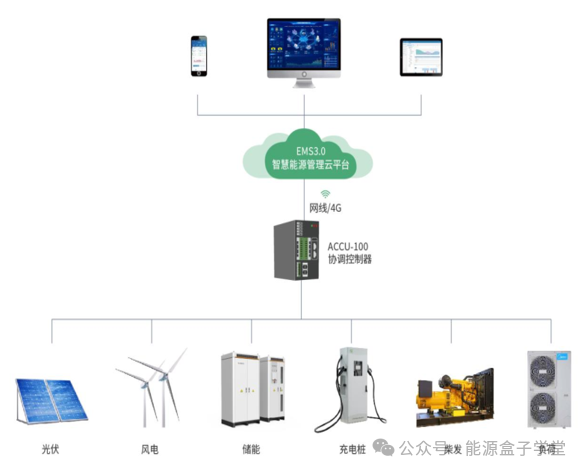

1.4 源网荷储充：一种“系统性解决方案"

“源网荷储充"并非物理拓扑结构，而是一种运行机制或系统集成模式。

• 源：通常指分布式光伏、分散式风电。

• 荷：传统用电设备及可调柔性负荷。

• 储：电化学储能（锂电/液流/钠硫）。

• 充：电动汽车充换电设施（作为特殊负荷或移动储能）。

• 网：指内部配电网或微电网。

本质：它利用电力电子技术和数字化控制，将发、配、用、存、充环节深度融合，解决新能源波动性与随机性的问题。

第二章：主网、配网、微电网、源网荷储充的四层架构关系

为了理清关系，我们可以将电力系统视为一个“国家-城市-社区-家庭"的立体架构：

2.1 层级对比表

2.2 包含与被包含关系

1. 主网包含配网：配网通过变压器挂接在主网上，主网提供电压支撑。

2. 配网包含微电网：微电网通常在公共连接点（PCC）接入配网。配网停电时，微电网可以解列孤岛运行。

3. 微电网是“源网荷储充"的高级实现：

• 如果一个园区建了光伏、储能、充电桩，但没有孤岛切换能力，只能随配网停而停，这叫“用户侧分布式能源系统"（即源网荷储充系统）。

• 如果该系统增加了孤岛检测、PCC开关、黑启动能力，就升级为微电网。









第三章：本质区别与运行逻辑深度对比

3.1 控制对象不同

• 主网控制：频率和电压。通过调频、调压、切机、切负荷维持全域稳定。不关心单个充电桩的充放电。

• 配网控制：故障隔离与恢复。以“不向上级电网反送电"为基本原则（传统），现在逐步过渡到主动配电网。

• 微电网控制：并离网切换与内部功率平衡。在并网时跟随主网电压；在离网时，储能变流器（PCS）要建立电压和频率参考。

• 源网荷储充控制：经济性与局部消纳率。它的控制器（如能量路由器）只负责让光伏发的电尽量给充电桩用，不够时从市电买，多余时卖掉，不关心电网的短路容量计算。

3.2 故障响应边界差异

• 场景：主网发生短路故障

• 配网：保护装置动作，切除故障线路。

• 微电网：检测到失压或频率偏移，立即主动断开PCC开关，转入孤岛运行，保障内部重要负荷供电。

• 普通源网荷储充系统：因为没有孤岛保护或防孤岛装置触发，会立即停机或随配网瘫痪。

• 场景：微电网内部故障

• 微电网：内部保护动作，切除故障支路（如故障充电桩），非故障区域继续运行。

• 配网：如果微电网内部故障未及时切除，会波及上级配网，导致跳闸。

3.3 双向潮流接纳度

• 主网：天生支持大功率双向（从电厂到用户，或区域互济）。

• 传统配网：不支持双向（反送电会导致继电保护误动作、电压越限）。

• 现代配网+源网荷储充：通过储能吸收余电，尽量削减反向功率，保护配网安全。

• 微电网：可与配网约定交换功率大小，主动管理反向功率。

•




第四章：典型工程场景中的角色扮演

4.1 场景一：居民小区电动汽车充电

• 系统构成：5栋居民楼（负荷）、20台7kW交流桩（充）、100kW屋顶光伏（源）、200kWh储能（储）。

• 配置为“源网荷储充系统"时：

• 夜间电动车充电主要取自储能或电网（谷电）。

• 白天光伏发电先供充电桩，多余存储能。

• 当配网停电：全小区没电，充电桩停摆，储能也不能放电（因为逆变器是并网型，无离网功能）。

• 升级为“微电网"时：

• 增加STS（静态转换开关）和具备VF（电压频率源）模式的PCS。

• 配网停电：系统在0.1秒内断开与配网连接，储能建立微电网电压，维持电梯、照明、部分充电桩运行。

4.2 场景二：大型工业园区

• 配网视角：该园区是一个大用户，10kV进线，内部有燃气轮机、光伏、储能。

• 实际是微电网：因为工厂对供电可靠性要求高（半导体厂），配置了黑启动柴油发电机，具备孤岛运行能力。即便上级配网检修停电，芯片生产线照常运转。

• “源网荷储充"的角色：该微电网内部的能量管理系统（EMS）正在进行源网荷储充协调优化——预测光伏出力，安排储能在电价高峰放电，低谷充电，并引导员工电车在中午光伏大发时充电。

4.3 场景三：偏远海岛

• 没有主网：海岛不与大陆主网相连。

• 配网延伸不到：通常通过海底电缆（成本）或独立。

• 只能是微电网：由柴油发电、光伏、储能、海水淡化负荷构成。在这种情况下，这个微电网就等同于当地的“主网"。此时“源网荷储充"就是它的全部内涵。

第五章：关键技术参数与设计差异

5.1 接地方式与保护配合

• 主网：直接接地或经小电阻接地，零序电流大，保护易配合。

• 配网：多为不接地或经消弧线圈接地，单相接地可运行2小时。

• 微电网：离网运行时，因带电力电子接口，接地方式复杂，常采用IT系统（不接地系统）或虚拟接地。

• 源网荷储充：通常遵循配网原有的接地模式，不做独立变更。

5.2 短路容量

结论：微电网在离网时必须进行短路容量验证，确保保护装置能可靠跳闸。

5.3 通信延迟要求

• 主网：广域测量系统（WAMS）要求<20ms。

• 配网：馈线自动化<100ms。

• 微电网：内部高速通信1-5ms（用于孤岛检测）。

• 源网荷储充：秒级或分钟级（源于电力需求响应，非紧急控制）。

第六章：总结表格——对比

最终深度总结

1. 主网是骨架：它决定了电力系统的根本稳定性，不参与局部的精细互动。

2. 配网是载体：绝大多数的“源网荷储充"系统运行在配网上。配网正在进化成“主动配电网"，允许一定程度的双向互动，但仍不能接受大规模孤岛运行。

3. 微电网是形态升级：当“源网荷储充"系统增加了并离网切换开关、黑启动能力和离网运行模式后，它就变成了微电网。微电网是“源网荷储充"理念的物理实现。

4. 源网荷储充是灵魂：它代表了一种将电力系统各环节数字化、协同化的思想。可以运行在配网下（作为可控负荷/电源），也可以运行在微电网中（作为内部协调策略）。

实践建议：

• 若你的项目仅为了节省电费、峰谷套利，建设源网荷储充系统即可，无需复杂的孤岛功能。

• 若你的项目包含一级负荷（如医院、数据中心、化工厂），必须建设微电网，且必须通过防孤岛保护与孤岛运行能力的双重测试。
